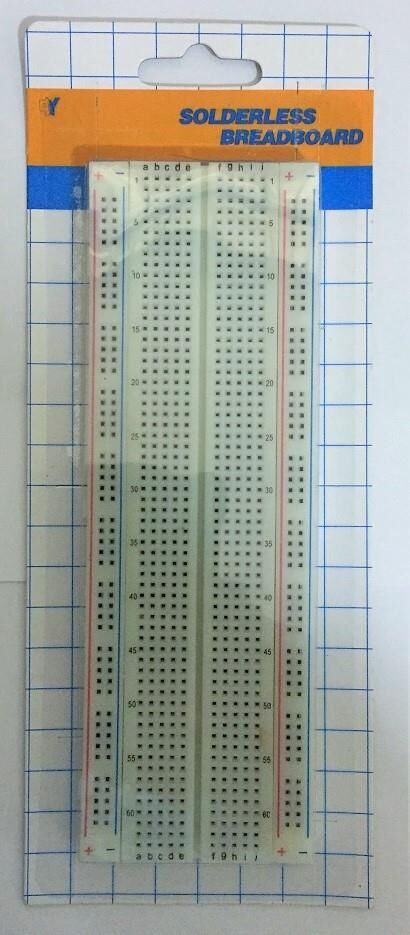

Tenon Bread Board 830 Hücreli
Tenon Bread Board 830 Hücreli
- Ölçü : 16.5 - 5.4 cm
Breadboard üzerinde devrelerimizi test ettiğimiz araçtır. Kurduğumuz devreleri birbirlerine lehimlemeden kolaylıkla test etmemizi sağlar. Tasarladığımız devreleri baskı devre veya delikli plaketler üzerine aktarmadan önce denememize olanak sağlar. Bu sayede devre bağlantılarını kontrol ederek bir hata olup olmadığını gözlemlemiş oluruz. Devreleri tak-çıkar şeklinde kurabildiğimiz için kullandığımız elektronik bileşenleri başka projelerde tekrar kullanma imkanı verir.
Breadboard Nasıl Kullanılır?
Breadboard üzerindeki + ve – şeklinde belirtilmiş satırlar gerilim bağlantılarını sağlamak için kullanılır. Gerilim bağlantılarını sağladıktan sonra board üzerinde yerleştirilen bileşenlerin güç ihtiyaçları bu hatlar üzerinden karşılanır.
Orta kısımda 5 delikten oluşan sütunlar bulunmaktadır. Bu delikler aynı metal parçasının üzerinde konumlandığı için birbirleriyle iletim halindedir. Yani aynı sütun üstündeki deliklere bağlayacağımız bacaklar iletim durumuna geçer. Bu işlem sayesinde komponentleri birbirine bağlamış oluruz. Board üzerinde bulunan kırmızı-mavi güç hattı ve sütunlar her iki tarafta da bulunmaktadır. Bu hatlar birbirinden ayrıktır, yani iletim halinde değillerdir.
