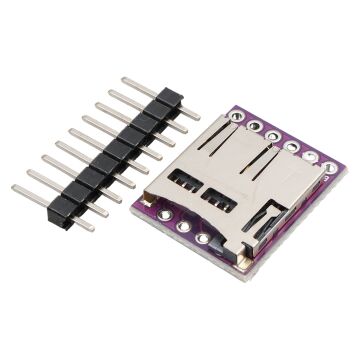

OpenLog ATmega328P MicroSD Seri Veri Kaydedici Modül

OpenLog ATmega328P MicroSD Seri Veri Kaydedici Modül Özellikleri

OpenLog, seri (UART) üzerinden gelen verileri doğrudan bir microSD karta kaydetmek için tasarlanmış, açık kaynaklı ve kullanımı son derece kolay bir veri kaydedici (data logger) modülüdür. Üzerinde bulunan Atmel ATmega328P mikrodenetleyici sayesinde yüksek hızlarda veri işleme kapasitesine sahiptir ve karmaşık kablolama gerektirmeden projelerinize veri depolama özelliği kazandırır. Kompakt yapısı ve düşük güç tüketimiyle özellikle saha testleri, telemetri sistemleri ve uçuş kayıt cihazları (kara kutu) gibi mobil projeler için vazgeçilmez bir araçtır.

Teknik Detaylar:

• Mikrodenetleyici: Atmel ATmega328P (8-bit RISC)
• Depolama Arayüzü: Push-pull tipi MicroSD kart yuvası
• Haberleşme Arayüzü: Seri (UART) Haberleşme

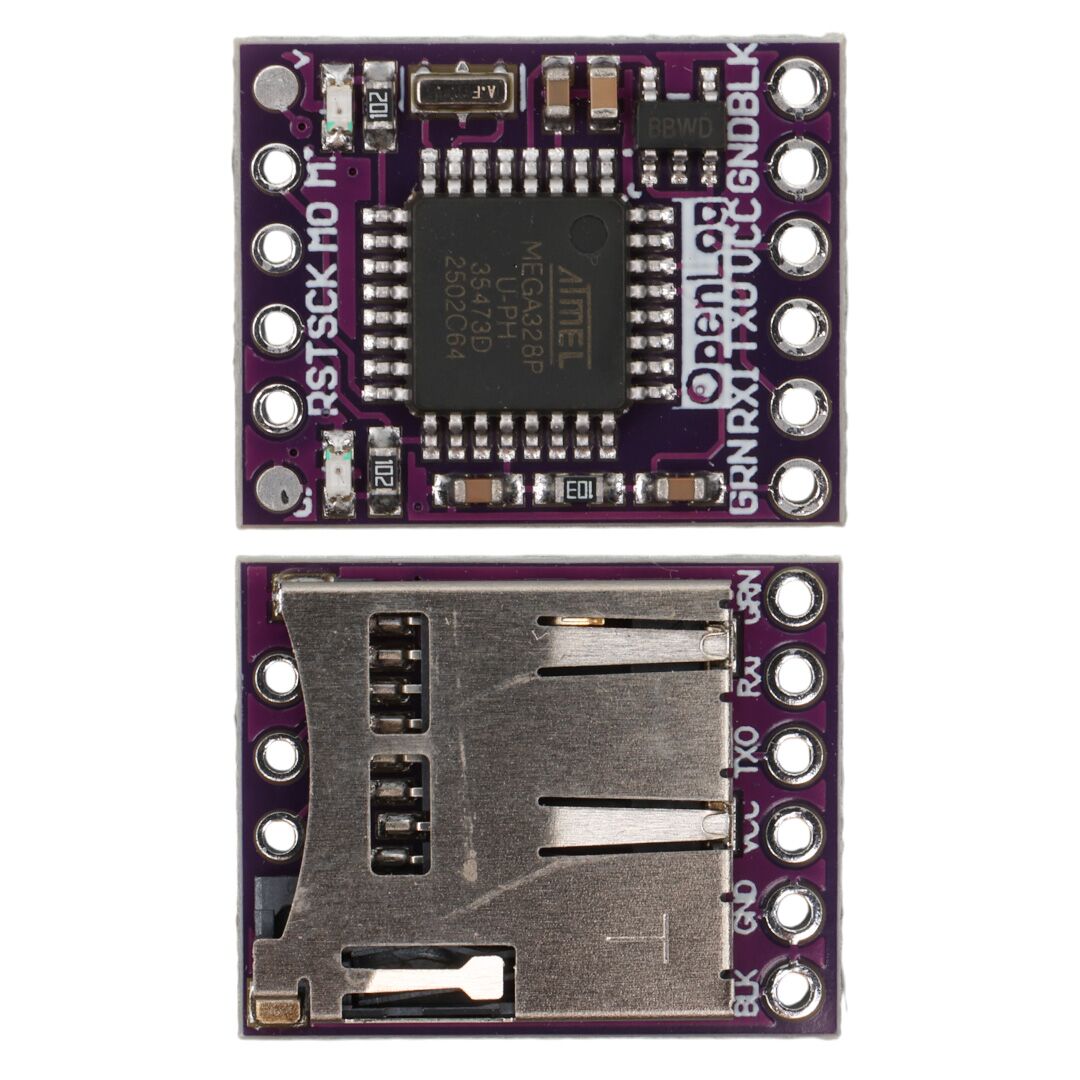

• Bağlantı Pinleri:
  • Seri Port: GRN, RXI, TXO, VCC, GND, BLK
  • SPI/ISP Portu: RST, SCK, MO (MOSI), MI (MISO)
• Çalışma Voltajı: 3.3V - 12V DC (Önerilen 3.3V - 5V)
• Veri Hızı (Baud Rate): 300bps ile 115200bps arası ayarlanabilir
• Dosya Sistemi: FAT16 ve FAT32 desteği
• Durum Göstergesi: Veri yazma işlemini gösteren entegre LED bildirimleri
• Paket İçeriği:
• 1x OpenLog ATmega328P Veri Kaydedici Modül
• 1x 6-Pin Erkek Header (Lehimlenmemiş)

Öne Çıkan Özellikler:

• Otomatik Kayıt: Güç verildiğinde veya seri porttan veri geldiğinde otomatik olarak kayıt dosyası (LOGXXXXX.TXT) oluşturur.
• Basit Konfigürasyon: Kayıt ayarlarını microSD kart içerisine yerleştirilen basit bir "config.txt" dosyası üzerinden değiştirebilirsiniz.
• Arduino Uyumluluğu: Arduino IDE üzerinden kolayca programlanabilir ve mevcut kütüphanelerle entegre edilebilir.

Kullanım Alanları:

• Drone ve RC araçların telemetri verilerini kaydetme (Kara kutu uygulamaları)
• Hava istasyonu ve çevresel sensörlerden gelen uzun süreli veri takibi
• Sistem hata ayıklama (Debugging) süreçlerinde seri çıktıları depolama
• GPS modülleriyle koordinat ve rota kaydı tutma
• Endüstriyel makinelerin çalışma loglarını saklama
