Arduino MAX3421E USB Host Shield Mini (HW-244) Geliştirme Modülü

Arduino MAX3421E USB Host Shield Mini (HW-244) Geliştirme Modülü Özellikleri

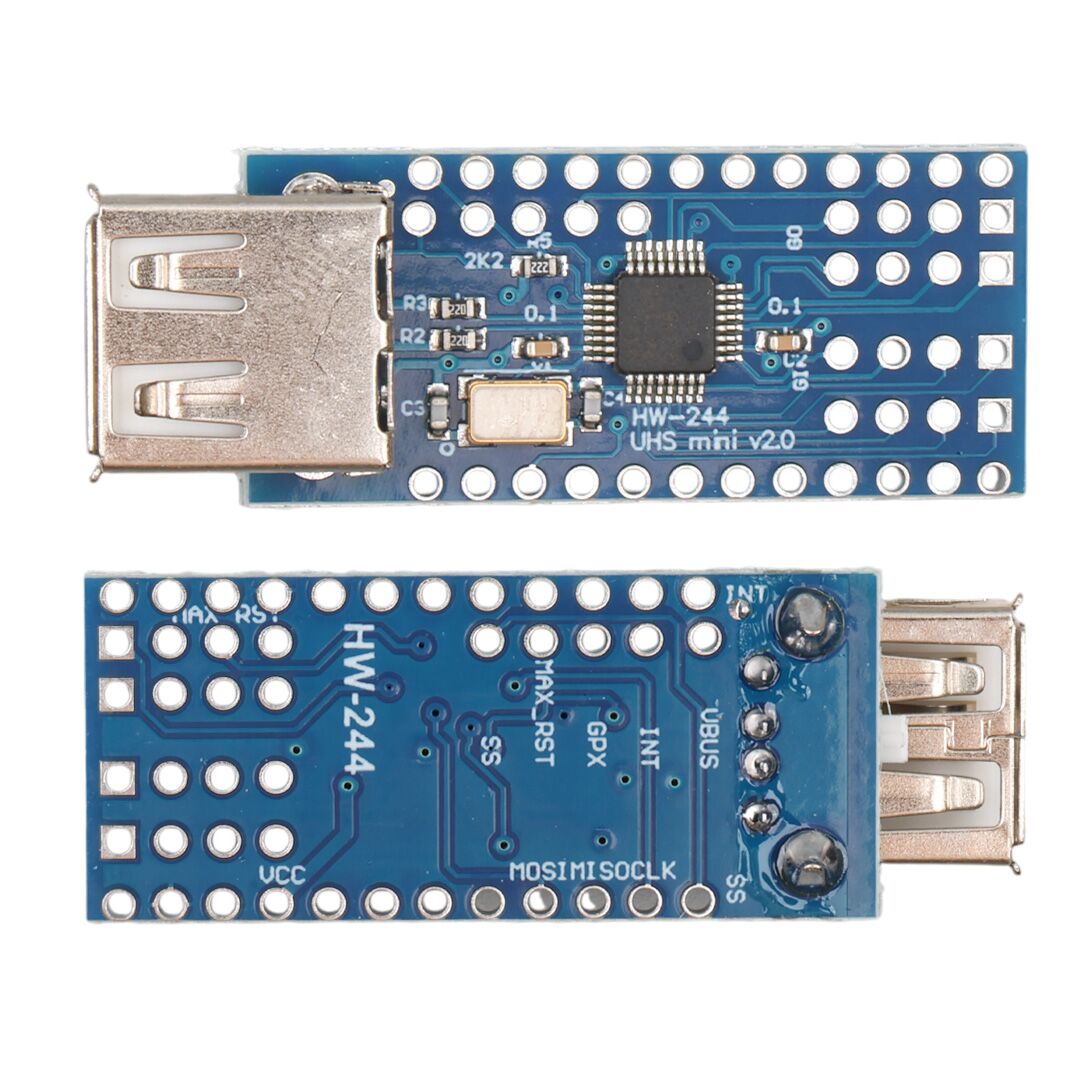

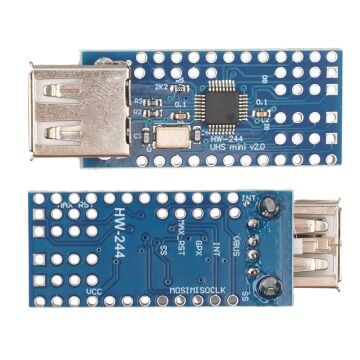

HW-244 UHS mini v2.0, mikrodenetleyicilere (özellikle Arduino Pro Mini ve benzeri küçük kartlara) USB host yeteneği kazandırmak için tasarlanmış ultra kompakt bir modüldür. Üzerinde bulunan MAX3421E USB çevre birimi/host kontrolcü entegresi sayesinde, işlemcinizi yormadan USB haberleşme protokollerini donanımsal olarak yönetir. Standart USB-A dişi konnektörü ile klavye, fare ve oyun kolu gibi harici cihazların projelerinize entegre edilmesini sağlar.

Teknik Detaylar:

• Model: HW-244 UHS mini v2.0
• Kontrolcü Entegresi: MAX3421E (MAX3421EE) USB Host/Peripheral Controller
• Arayüz: Standart USB-A Dişi Konnektör
• Haberleşme Protokolü: SPI (MOSI, MISO, SCK, SS)
• Besleme ve Pin Yapısı:
  • VCC ve GND (Güç Girişi)
  • RST (Sistem Reset)
  • INT (Interrupt) ve GPX
  • MAX_RST (Yongaya Özel Reset)
• Form Faktörü: Pro Mini uyumlu kompakt tasarım
• Boyut: Yer kısıtı olan projeler için optimize edilmiş mini PCB yapısı

Kullanım Alanları:

• Arduino projelerine USB klavye veya fare bağlama
• Oyun konsolu kontrolcülerini (PS3, PS4, Xbox vb.) kablolu olarak kullanma
• USB üzerinden veri okuma ve HID cihaz emülasyonu
• Android cihazlar için ADK (Accessory Development Kit) uygulamaları
• Endüstriyel cihazlarda USB üzerinden veri transferi ve kontrolü
