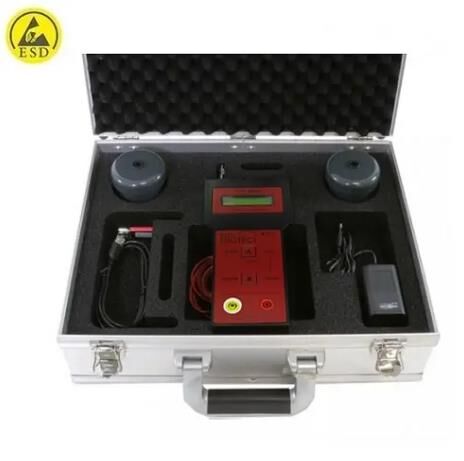

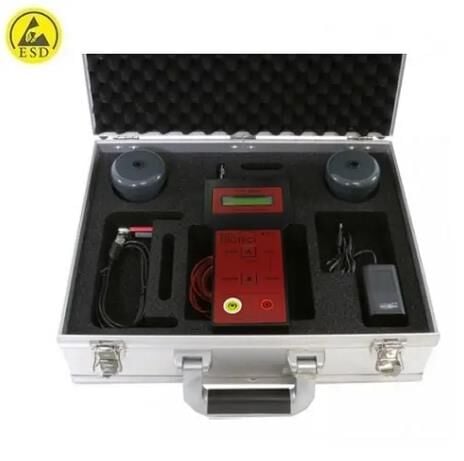

Antistatik ESD Yüzeysel Direnç Ölçer  - Surface Resistance Meter

10^3 – 10^12 Ohm direnç aralığında ölçüm yapar

Direnç değerleri LED’ lerle gösterilir

Yüzey impedance dansını ölçmek için, ölçüm cihazını test altında yüzeye yerleştirin, kırmızı TEST düğmesini basılı tutun,

ve sürekli aydınlatılmış ışık yayan diyot (LED) ölçülen yüzey empedans seviyesini gösterir.

103 = 1 kohm yeşil LED

104 = 10 kohm yeşil LED

105 = 100 kohm yeşil LED

106 = 1 megohm sarı LED

107 = 10 megohm sarı LED

108 = 100 megohm sarı LED

109 = 1000 megohm sarı LED

1010 = 10000 megohm sarı LED

1011 = 100000 megohm sarı LED

1012 = 1000000 megohm kırmızı LED

1012 = yalıtımlı kırmızı LED

Yere karşı direnci ölçün

1, topraklama kablosu zemine (toprak) soket, böylece algılama elektrotunun sağ tarafındaki tablonun yalıtımı.

Timsahı yere bağlayın.

2, ölçülen yüzey üzerindeki tablo, ölçüm (TEST) düğmesine göre, LED belirtmek için ışık devam ediyor

Zemin direncinin büyüklüğü. Ölçülen değerin birimi ohm'dir.

Kalibrasyon süresi DS-385 yüzey empedansı tablosu kalibrasyon yöntemi

DS-385 yüzey empedansı tablosu her on iki ayda bir kalibre edilmelidir.

Ondalık direnç kutusunu kullanarak, standart ölçüm direnci iki paralel elektrot arasında bağlanır

Ürün adı: yüzey direnç test aleti

Güç kaynağı: 9V PP3 alkalin pil

Ölçüm gerilimi: 9 volt

Tekrarlanabilirlik: ± 5%

Sıcaklık aralığı: çalışma sıcaklığı 5 santigrat derece 49 santigrat derece

Depolama sıcaklığı: -15 santigrat derece 60 santigrat derece

Bağıl nem: 0% ila 90% (yoğuşmasız)

Ölçümler: 10 büyüklük

Değişim noktası: 1/2 seviye logaritması (3.16 ×)

Değişim noktası doğruluğu: ± 1/2 seviye

Doğruluk: ± 10%

Boyut: 17.5*9.3*6cm

Ağırlık: 247G
